УСТАНОВКА И ЭЛЕКТРОМОНТАЖ ЩИТОВ
АВТОМАТИЧЕСКОГО ВВОДА РЕЗЕРВНОГО
ПИТАНИЯ АВР

Автоматический ввод резерва – метод защиты,
предназначенный для восстановления питания потребителей
путём автоматического включения резервного источника питания
при отключении рабочего источника питания, приводящего к обесточиванию электроустановок потребителя в сетях 1-фазного,
3-х фазного переменного тока напряжением 220В и 380В.

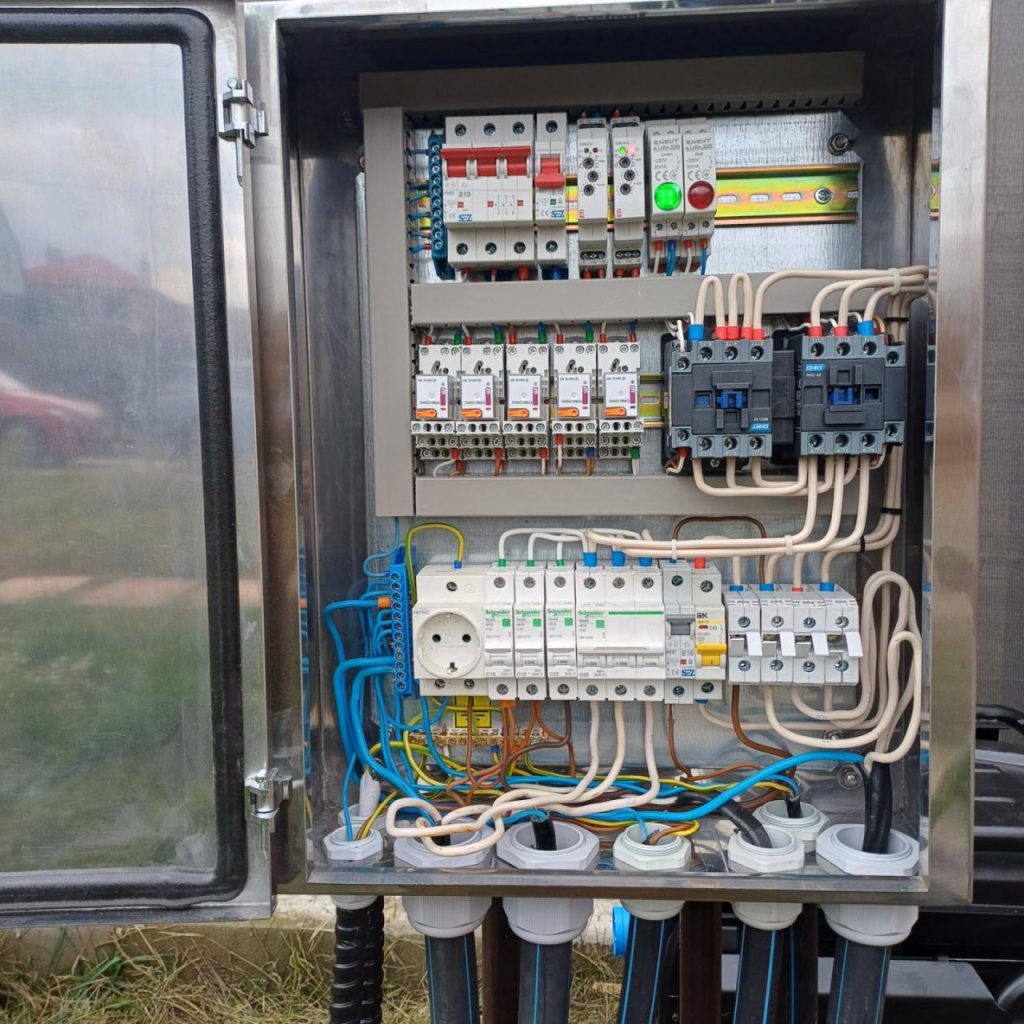

фото "Щит АВР на контакторах".

Щит  АВР  на контакторах

Щит  АВР  на контакторах.

Щит  АВР  на контакторах  имеет широкое  применение  из-за относительно  низкой стоимости комплектующих  элементов.В основе такого электрощита применяются два контактора с взаимной электрической или электромеханической блокировкой  и реле контроля фаз. При использовании качественных полнофункциональных реле контроля
фаз (напряжение, частота, временные задержки на перевод нагрузки, возможность программирования  диапазонов и задержек) и применении механической блокировки (предотвращает одновременную подачу электропитания с двух вводов) АВР на контакторах есть довольно качественное и законченное изделие.

Преимущества:

  • относительно  невысокая  стоимость;
  • возможность выполнения защитных функций(короткое замыкание, повышенная сила тока).
  •  Недостатки:

    • отсутствие возможности ручного переключения при неисправности АВР;
    • возможность подгорания (залипания) контактов контактора.

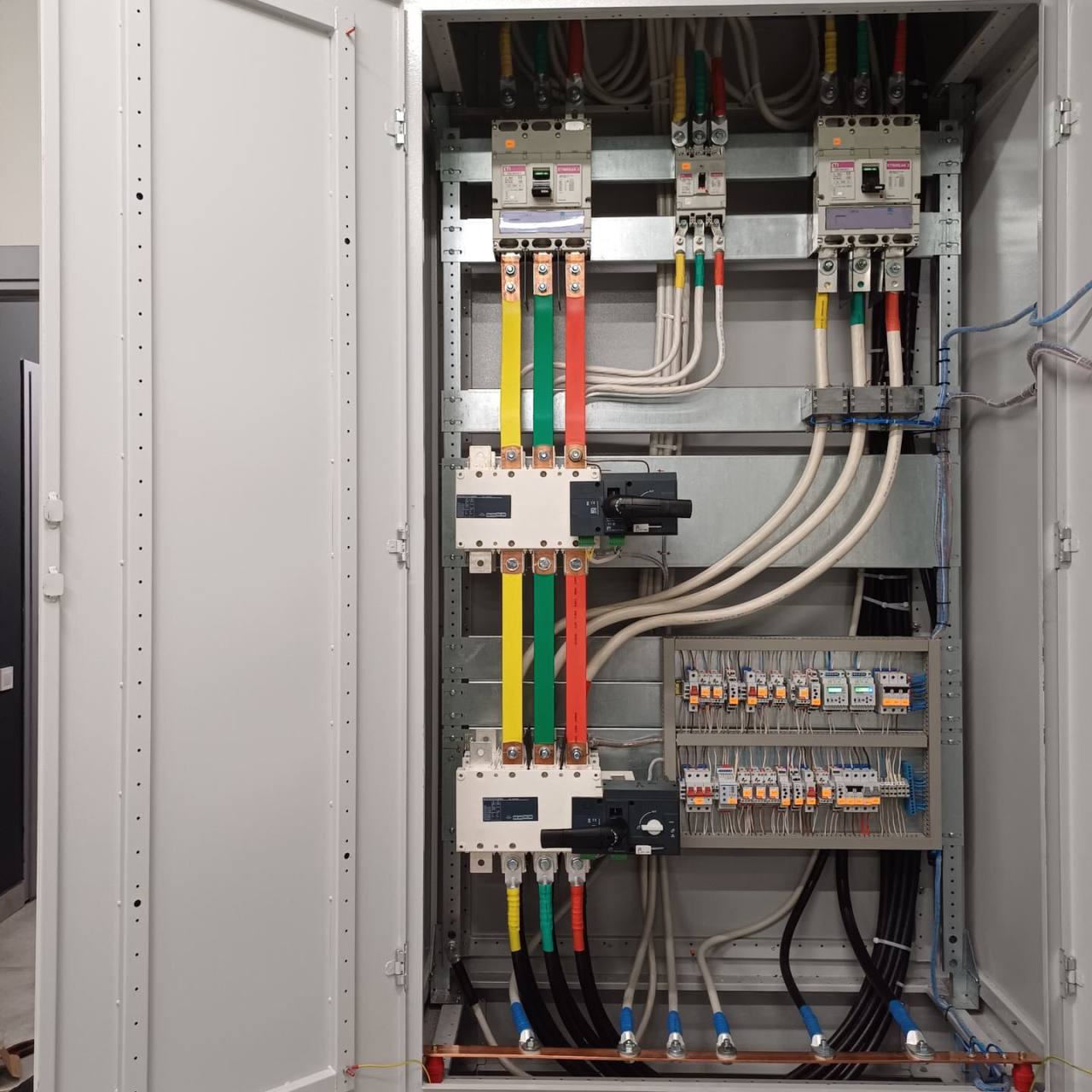

    фото "Щит АВР на автоматическом рубильнике с моторизованным приводом".
    Щит АВР на автоматическом рубильнике с моторизованным приводом.

    Щит АВР на автоматическом рубильнике с моторизованным приводом.

    В основе этого АВР лежит рубильник – переключатель с нулевым средним положением, приводимый в действие  моторным приводом. Привод управляется  контроллером, который является частью автоматического рубильника  или может устанавливаться отдельно.

    Преимущества:

    • высокая надёжность и ремонтопригодность, так как  состоит из трёх основных элементов: рубильник( переключатель), моторный привод, контроллер. Выход из строя рубильника практически невозможен. При выходе из строя  моторного привода или контроллера (реле контроля фаз)  возможно переключение нагрузки в ручном режиме;
    • невозможность аварийного режима при подаче питания на два ввода одновременно;

    Недостатки:

    • относительно длительное время  переключения  - до 2,5 с.

    фото "Щит АВР на контакторах".
    Щит АВР на контакторах.

    Щит АВР на статическом тиристорном переключателе.

    В этом типе АВР в качестве силового коммутационного элемента используются мощные тиристоры, обеспечивающие практически нулевое время переключения между двумя независимыми вводами.

    Преимущества:

    • высокая надёжность из-за отсутствия подвижных механических элементов.
    • высокая скорость переключения, что особенно критично для компьютерных систем, производственных процессов, исключающих любые задержки электропитания.

    Недостатки:

    • высокая стоимость;
    • при больших токах нагрузки тепловыделение тиристорных АВР значительно, поэтому требуются охлаждающие радиаторы, принудительная вентиляция установки и электрощитовой.
    • блокировка от возможных замыканий двух вводов между собой может быть только электронной.

    фото "ОСОБЕННОСТИ ПРИМЕНЕНИЯ СХЕМ АВР".
    ОСОБЕННОСТИ ПРИМЕНЕНИЯ СХЕМ АВР

    ОСОБЕННОСТИ ПРИМЕНЕНИЯ СХЕМ АВР.

    Схемы первичных соединений подразделяются на вводные ( с приборами учёта ) и схемы без приборов учёта. Также применяются схемы с двумя вводами ( основным и резервным) и объединённым в общую цепь нагрузки выходом или схемы с двумя вводами и секционным выключателем в цепи нагрузок.
    В устройствах АВР с основным и резервным вводами в нормальном режиме электропитание в цепь нагрузки подаётся через автоматический выключатель QF1 и контактор КМ1 основного ввода. При исчезновении напряжения питания на основном вводе происходит автоматическое переключение на резервный ввод.Возврат на основной ввод производится также в автоматическом режиме.
    В устройствах АВР с секционным выключателем оба ввода в нормальном режиме являются рабочими и секционный выключатель находится в выключенном режиме. При пропадании напряжения на любом из вводов происходит отключение контактора обесточенного ввода и включение секционного контактора. При восстановлении напряжения питания на ранее обесточенном вводе происходит автоматическое отключение секционного контактора и включения контактора ввода. Предусмотрена регулируемая временная задержка в пределах 0,15 – 10с на срабатывание секционного контактора.
    В устройствах с приборами учёта на вводе дополнительно устанавливаются выключатели нагрузки и применяются вводные автоматические выключатели. Также возможна схема АВР без возврата. При восстановлении электропитания переключение производится только в ручном режиме.
